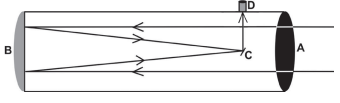

A figura seguinte representa, esquematicamente, um telescópio refletor:
A luz emitida por um astro penetra no telescópio pelo orifício na posição A, reflete no espelho parabólico localizado na posição B, é novamente refletida pelo espelho C em direção às lentes localizadas na ocular do telescópio (local onde o observador aproxima o olho) na posição D. Essa lente forma uma imagem real e maior do objeto observado, um pouco à frente de D. Por isso, o observador não deve encostar seus olhos na lente para enxergar essa imagem. Considerando uma situação em que apenas uma lente é colocada na posição D, qual o tipo de espelho utilizado e qual o tipo de lente utilizada nas posições B e D respectivamente?
A) Convexo e bifocal.
B) Convexo e divergente.
C) Côncavo e convergente.
D) Côncavo e divergente.
E) Plano e convergente
Solução
No espelho C espera-se que seja formada uma imagem real.
Deve-se lembrar de que quando o raio chega perpendicular ao plano focal ele é refletido no foco real por um espelho côncavo; logo, o espelho B só pode ser côncavo.
Já a lente D tem que ser convergente, pois os raios passam pelo foco real e divergem; assim, eles são refletidos pelo espelho reto C e seguem divergindo para a lente D.
Dessa forma, precisa-se de uma lente convergente para gerar a imagem requerida. Portanto, a resposta correta é a alternativa C.
Alternativa C
