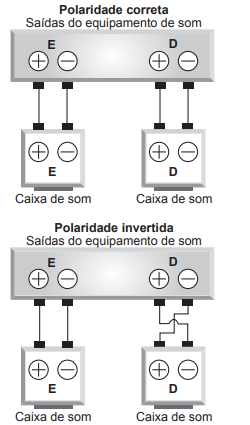

Nos manuais de instalação de equipamentos de som há o alerta aos usuários para que observem a correta polaridade dos fios ao realizarem as conexões das caixas de som. As figuras ilustram o esquema de conexão das caixas de som de um equipamento de som mono, no qual os alto-falantes emitem as mesmas ondas. No primeiro caso, a ligação obedece às especificações do fabricante e no segundo mostra uma ligação na qual a polaridade está invertida.
O que ocorre com os alto-falantes E e D se forem conectados de acordo com o segundo esquema?
A) O alto-falante E funciona normalmente e o D entra em curto-circuito e não emite som.
B) O alto-falante E emite ondas sonoras com frequências ligeiramente diferentes do alto-falante D provocando o fenômeno de batimento.
C) O alto-falante E emite ondas sonoras com frequências e fases diferentes do alto-falante D provocando o fenômeno conhecido como ruído.
D) O alto-falante E emite ondas sonoras que apresentam um lapso de tempo em relação às emitidas pelo alto-falante D provocando o fenômeno de reverberação.
E) O alto-falante E emite ondas sonoras em oposição de fase às emitidas pelo alto-falante D provocando o fenômeno de interferência destrutiva nos pontos equidistantes aos alto-falantes.
Solução
O funcionamento do auto-falante é devido a um eletroímã que movimenta uma película (diafragma) responsável pela vibração do ar, gerando ondas sonoras. O movimento do diafragma se dá em duas direções e é controlado pelo sentido da corrente elétrica que chega até o eletroímã.
Inverter a polaridade da conexão do auto-falante D implica na inversão do sentido da corrente e do movimento do diafragma. Assim, a vibração do ar se dará de forma contrária e a onda sonora emitida será de fase oposta àquela emitida pelo auto-falante E.
Ondas de mesma frequência e fases opostas se interferem destrutivamente.
Alternativa E
