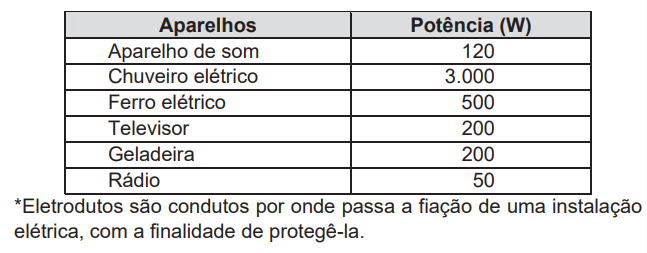

A instalação elétrica de uma casa envolve várias etapas, desde a alocação dos dispositivos, instrumentos e aparelhos elétricos, até a escolha dos materiais que a compõem, passando pelo dimensionamento da potência requerida, da fiação necessária, dos eletrodutos*, entre outras. Para cada aparelho elétrico existe um valor de potência associado. Valores típicos de potências para alguns aparelhos elétricos são apresentados no quadro seguinte:

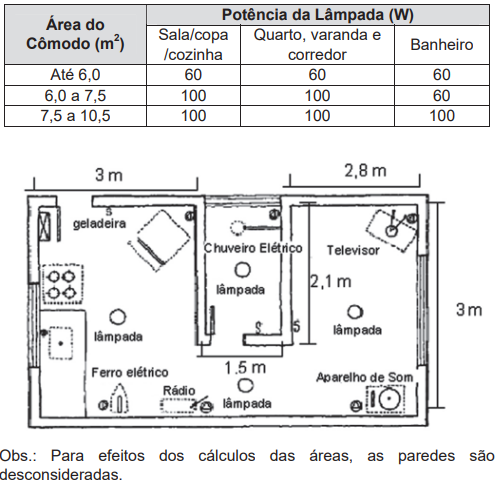

A escolha das lâmpadas é essencial para obtenção de uma boa iluminação. A potência da lâmpada deverá estar de acordo com o tamanho do cômodo a ser iluminado. O quadro a seguir mostra a relação entre as áreas dos cômodos (em m2 ) e as potências das lâmpadas (em W), e foi utilizado como referência para o primeiro pavimento de uma residência.
Considerando a planta baixa fornecida, com todos os aparelhos em funcionamento, a potência total, em watts, será de
A) 4.070.
B) 4.270.
C) 4.320.
D) 4.390.
E) 4.470.
Solução
De acordo com a planta da casa apresentada, a casa comporta um de cada aparelho da tabela fornecida (aparelho de som, chuveiro elétrico, ferro elétrico, televisor, geladeira e rádio), além das quatro lâmpadas. O valor da potência de cada lâmpada depende do cômodo e de sua área. A área da cozinha é de 3 x 3 = 9 m2; do corredor é de 1,5 x (3 – 2,1) = 1,35 m2 do quarto/sala é de 2,8 x 3 = 8,4 m2; do banheiro é de 1,5 x 2,1 = 3,15 m2.
De acordo com a tabela para cômodos, exceto o banheiro, até 6 m2, a potência da lâmpada é de 60 W e para valores acima, 100 W. Portanto, no corredor, utiliza-se uma de 60 W e no quarto/sala e cozinha de 100 W cada.
No banheiro, utiliza-se uma de 60 W também de acordo com a tabela. No total com as lâmpadas a potência é de 60 x 2 + 100 x 2 = 320 W, com os aparelhos: 120 + 3000 + 500 + 200 + 200 + 50 = 4070 W. Assim, a potência total é de 4390 W.
Alternativa D
